CNC ile Kompozit Panel Kesimi: Süreç ve Toleranslar

Alüminyum kompozit panel, düz yüzeyi ve hafif yapısı sayesinde CNC tezgâhlarda çok kontrollü işlenebilen bir malzemedir. Doğru takım, doğru V-kanal derinliği ve gerçekçi tolerans tercihi ile fire ve montaj hatası ciddi şekilde düşürülebilir.

CNC ile Kompozit Panel Kesimi Neden Tercih Edilir?

Alüminyum kompozit panel, iki ince alüminyum levha arasına polietilen veya mineral dolgulu tabaka preslenmiş sandviç yapıdadır. Bu yapı, masif alüminyuma göre daha hafif, daha düz ve titreşime karşı daha stabil bir levha elde edilmesini sağlar.

Klasik daire testere veya el tipi makinelerle kesime göre CNC freze ile kompozit panel kesiminin temel farkları şunlardır:

• Tekrarlanabilir ölçü: CNC, koordinat sistemine göre çalıştığı için seri parçalarda ölçü tekrarını manuel kesime göre çok daha iyi korur.
• Kombine işlemler: Aynı bağlamada tam kesim, delik delme, V-kanal açma (katlama için kanal freze) gibi işlemler tek seferde yapılabilir.
• Çapak ve kenar kalitesi: Uygun freze ucu ile kenarda çapak ve deformasyon minimuma iner, ek tesviye ihtiyacı azalır.
• Fire kontrolü: Paneller yerleşim (nesting) yazılımları ile optimize edilerek, plaka verimi manuel kesim planlarına göre genellikle daha yüksektir.
• Karmaşık geometriler: Kavisli, eğrisel veya çok kırıklı formlar CNC ile hassas üretilebilir; klasik testere bu geometrilerde yetersiz kalır.

Kompozit Panel İçin CNC Kesim Süreci Adım Adım

CNC ile kompozit panel işlenirken tekliften sevkiyata kadar tipik süreç şu adımlardan oluşur:

• 1. Teklif talebi: Toplam kalınlık (3 / 4 / 6 mm), alüminyum yüzey kalınlığı, dolgu sınıfı (PE / FR / A2) ve boya sistemi (PVDF / polyester) netleştirilmelidir. Bu değerler belirtilmeden verilen fiyatlar teknik olarak karşılaştırılamaz.
• 2. DXF/DWG hazırlanması: Kaset ölçüleri, derz boşlukları, V-kanal yerleri ve delik koordinatları teknik çizim ortamında tariflenir ve CNC’ye uygun formata dönüştürülür.
• 3. İşleme parametrelerinin belirlenmesi: Panel kalınlığı, dolgu tipi ve istenen kenar kalitesine göre freze ucu, devir, ilerleme ve paso sayısı seçilir. A2 dolgulu daha sert panellerde ilerleme hızları genellikle daha kontrollü tutulur.
• 4. Panel yerleşimi (nesting): Verilen ölçülere göre paneller plaka üzerine yerleştirilir, fireyi azaltacak düzenlemeler yapılır. Panel yönü ve renk tonu sürekliliği burada dikkate alınmalıdır.
• 5. Kesim ve V-kanal işlemleri: Önce V-kanallar ve delikler, ardından kontur (tam kesim) yapılması, panelin işleme sırasında stabil kalmasını güçlendirir.
• 6. Kontrol ve etiketleme: Kritik ölçüler kumpas veya şerit metre ile kontrol edilir, kaset veya tabela kodlarına göre parçalar etiketlenir.
• 7. Paketleme ve sevkiyat: Koruyucu film, köşe koruma ve istif yöntemi belirlenir; sevkiyat planına göre araçlara yüklenir.

Kullanılan CNC Kesim Yöntemleri ve Takım Tipleri

CNC tezgâhta kompozit panel işlenirken temel olarak iki işlem türü kullanılır: tam kesim (kontur kesim) ve V-kanal açma.

Freze uçları ve tipik kullanım alanları

• Düz freze ucu (end mill): Panel kontur kesimi, iç boşaltmalar ve delik delme için kullanılır. Uygun kesici geometrisiyle hem alüminyum yüzey hem dolgu malzemesi temiz bir şekilde işlenir.
• V-kanal freze ucu: Paneli katlayabilmek için alttan veya üstten üçgen kesitli kanal açılır. Ucun açısı, hedeflenen katlama açısına göre belirlenir. Standart oranlar proje bazında belirlenmelidir; bu noktada [BURAYA GERÇEK DEĞER GİRİLECEK] şeklinde iç parametreler kullanılır.
• Özel form uçlar: Dekoratif derz, pah kırma veya oluk açma gibi özel tasarım isteklerinde devreye girer.

Devir–ilerleme ilişkisi

Devir (devir/dakika) ve ilerleme (mm/dakika), takım ömrü ve kenar kalitesi üzerinde doğrudan etkilidir. Çok yüksek ilerleme ve düşük devir, alüminyum yüzeyde yırtılma ve çapak oluşturabilir; çok düşük ilerleme ve yüksek devir ise gereksiz ısınma ve takım aşınmasına yol açar. Farklı dolgu türleri (PE, FR, A2) için önerilen parametre aralıkları üretici data sheet’leri ve atölye tecrübesiyle belirlenmeli, bu değerler [BURAYA GERÇEK DEĞER GİRİLECEK] şeklinde projeye özel netleştirilmelidir.

Kompozit Panelde Toleranslar: Ne Mümkün, Ne Gerçekçi?

KompozitLevha.com, kendi bünyesindeki CNC kesim hizmetinde ±0,1 mm kesim toleransıyla çalışır. Bu değer, CNC tezgâhın ve kullanılan ölçüm ekipmanlarının izin verdiği hassasiyeti ifade eder.

±0,1 mm ne anlama gelir?

• İstenen bir ölçünün (örneğin 500,0 mm) fiili parçalar üzerinde 499,9 – 500,1 mm aralığında tutulması hedeflenir.
• Bu hassasiyet, tek parça ölçüsü için geçerlidir; panel üretim toleransları, termal genleşme ve montaj payları ayrıca dikkate alınmalıdır.

Pratikte cephe ve tabela uygulamalarında, montaj derzleri ve taşıyıcı sistem toleransları nedeniyle şu konular önemlidir:

• Panel boyut stabilitesi: Kompozit panelin kalınlık toleransı tipik olarak ±0,2 mm civarındadır. Bu durum, teorik ölçülerle sahadaki montaj arasında küçük farklara yol açabilir.
• Montaj payları: Kaset sistem cephelerde kaset ile karkas arasında, ayrıca derzlerde belirli boşluklar bırakılır. Bu paylar, CNC toleransına göre her zaman daha geniştir; bu sayede sahada montaj sırasında ufak ölçü sapmaları tolere edilir.
• Özel tolerans talepleri: Örneğin ±0,05 mm gibi çok sıkı tolerans istekleri, panel malzemesinin doğası ve termal dilatasyon nedeniyle çoğu cephe uygulaması için gerçekçi olmayabilir. Böyle talepler oluştuğunda uygulanabilirlik, ek işçilik ve maliyet etkisi [BURAYA GERÇEK DEĞER GİRİLECEK] prensipleriyle önceden konuşulmalıdır.

Farklı Panel Kalınlıkları ve Dolgu Tiplerinde CNC Kesim Farkları

Kompozit panellerde yaygın toplam kalınlıklar 3 mm, 4 mm ve 6 mm’dir. Bu kalınlıklar, hem freze parametrelerini hem de V-kanal ayarını etkiler.

3 mm paneller

• Genellikle iç mekân ve tabela uygulamalarında kullanılır.
• Daha ince olduğu için kesim süresi nispeten daha kısadır.
• V-kanal açarken dolgu kalınlığı sınırlı olduğundan, katlama sonrası köşe dayanımı 4 mm ve 6 mm panellere göre düşebilir.

4 mm paneller

• Cephe ve tabela işlerinde en yaygın kullanılan kalınlıktır.
• Kaset sistemlerde V-kanal + katlama kombinasyonunda rijitlik ve ağırlık arasında dengeli çözüm sunar.
• Standart 4 mm panel tipik olarak 0,5 mm alüminyum + 3 mm dolgu + 0,5 mm alüminyum yapısındadır; ancak piyasada farklı yüzey kalınlıkları da bulunur.

6 mm paneller

• Büyük yüzeyler ve yüksek rijitlik istenen uygulamalarda tercih edilir.
• Toplam kesim süresi artar; daha fazla talaş kaldırıldığı için takım yükü ve ısı birikimi daha iyi kontrol edilmelidir.
• Geniş kasetlerde eğilme (sarkma) riskini azaltır; tek parçada önerilen maksimum kaset boyutu ise proje bazında ve taşıyıcı sistem hesabına göre [BURAYA GERÇEK DEĞER GİRİLECEK] şeklinde belirlenir.

Dolgu tipine göre kesim davranışı

• PE dolgu: Kesimi en kolay ve hızlı olan tiptir. Takımda daha az aşınma ve düşük kesme kuvveti sağlar.
• FR dolgu: Mineral katkı nedeniyle PE’ye göre biraz daha abrasiftir, kesim hızları genelde bir miktar daha muhafazakâr seçilir.
• A2 dolgu: Ağırlıklı mineral içerik, kesim sırasında takımı daha fazla zorlar. Uygun karbür uç seçimi ve devir–ilerleme parametreleri kritik hale gelir; maksimum kesim hızları için üretici tavsiyeleri ve atölye tecrübesi [BURAYA GERÇEK DEĞER GİRİLECEK] değerleriyle desteklenmelidir.

Yaygın Hatalar ve CNC Kesim Kalitesini Bozan Faktörler

Kompozit panelde CNC kesim kalitesini düşüren sık görülen hatalar şunlardır:

• Yanlış takım seçimi: Alüminyum için uygun geometriye sahip olmayan uçlar, yüzeyde yırtılma ve çapak birikimine neden olur.
• Yetersiz vakum tutuşu: Panel tablaya tam oturmaz veya vakum zayıf kalırsa, kesim sırasında panel titreşir ve ölçü sapması artar.
• Hatalı V-kanal derinliği: Yetersiz derinlikte kanal, katlama sırasında yüzeyde kırışma ve iç gerilim birikimine yol açar; fazla derinlikte kanal ise dış yüzey alüminyumun incelmesi veya patlamasıyla sonuçlanabilir.
• Panel yönünün göz ardı edilmesi: Coil coating (rulo boyama) yönü dikkate alınmazsa, aynı renkte yan yana gelen panellerde ton farkı algısı artabilir.
• Yetersiz soğutma veya talaş tahliyesi: Talaş birikimi, uç üzerinde kaynak (alüminyum yapışması) oluşturur ve kenar kalitesini bozarak takım ömrünü kısaltır.

Proje Çizimi ve Dosya Hazırlarken Dikkat Edilmesi Gerekenler

CNC’ye gönderilecek DXF/DWG dosyalarının net ve yorum gerektirmeyecek şekilde hazırlanması, hem süreyi hem maliyeti doğrudan etkiler.

• Katlama paylarının tanımı: Kaset sistemde panel kenarlarının kaç mm katlanacağı, V-kanal ile dış kontur arasındaki mesafelere yansıtılmalıdır.
• Derz boşlukları: Kasetler arası dikey ve yatay derz aralığı (örneğin 8 mm, 10 mm gibi) açıkça belirtilmeli; bu değerler mimari detay ve statik hesaplarla uyumlu olmalıdır.
• Panel yönü işareti: Çizim üzerinde ok yönü veya referans aks belirtilerek, panelin montaj yönü ve renk ton sürekliliği tariflenmelidir.
• Referans noktaları: Özellikle geniş cephelerde, aks sistemine göre (A-B-C aksları, kat kotları vb.) referans alınacak noktalar dosyaya işlenmelidir.
• Dosya formatı ve versiyon: Genellikle DXF/DWG tercih edilir; hangi versiyonun (örneğin AutoCAD [BURAYA GERÇEK DEĞER GİRİLECEK] sürümü) kullanılacağı teklif aşamasında netleştirilmelidir.

CNC Kesim ile Kaset Sistem ve Tabela Uygulamalarının Planlanması

Kaset sistem cephelerde CNC kesim, montaj hızını ve derz düzgünlüğünü doğrudan etkiler. V-kanallı, katlamaya hazır kaset panellerin atölyede hazırlanması, sahadaki ölçüye göre kesim işlemini minimuma indirir.

• Kaset ölçüsü ve rijitlik: Çok büyük kasetler taşıma ve montajta zorlanma, ara bölgede salınım ve dalgalanma yaratabilir. Bu nedenle maksimum kaset boyutu, panel kalınlığı ve taşıyıcı sistem açıklığına göre [BURAYA GERÇEK DEĞER GİRİLECEK] prensipleriyle belirlenmelidir.
• Derz ve montaj toleransları: CNC’de hassas kesilmiş paneller, derz çizgilerini daha düzgün gösterir; sahada kesim yapmak yerine, kasetlerin eksenlere göre önceden planlanması, montaj ekibinin işini kolaylaştırır.
• Tabla ve kutu harf tabelalar: CNC ile kavisli kesimler, iç boşaltmalar ve montaj delikleri tek operasyonla gerçekleştirilebilir. Böylece tabela karkası ile kompozit kaplama birbiriyle tam uyumlu olur.

Kompozit Panel CNC ile Kesilirken Lazer ve Testereye Göre Tercih

Kompozit panel, iç yapısında polietilen veya mineral dolgu bulunduğu için tam anlamıyla lazerle kesime uygun bir malzeme değildir; lazer ışını dolgu malzemesini yakabilir, duman ve yanık izi oluşturabilir. Bu nedenle aşağıdaki tercih sırası genel olarak daha sağlıklıdır:

• CNC freze: V-kanal, kontur kesim ve delik işlemlerinin hepsinin gerektiği, kenar kalitesinin önemli olduğu cephe ve tabela işlerinde ana yöntemdir.
• Daire testere / el tipi makineler: Şantiye ortamında basit ebatlama veya tekil düz kesimler için kullanılabilir; ancak çapak, toz ve hassasiyet açısından CNC’nin yerini tutmaz.
• Lazer kesim: Genellikle önerilmez; dolgu malzemesi ve boya sistemi lazer için tasarlanmamıştır. Zorunlu durumlarda, üretici ve iş güvenliği açısından ayrıca değerlendirme yapılmalıdır.

Kesilmiş Kompozit Panellerin Taşınması ve Depolanması

CNC’den çıkan panellerin kenarları işlenmiş olduğundan, taşıma ve depolama sırasında şu noktalara dikkat edilmelidir:

• Paneller birbirine ve zemine doğrudan sürtünmeyecek şekilde, araya ayırıcı malzeme konarak istiflenmelidir.
• Kaset paneller köşelerinden darbe almayacak şekilde, mümkünse köşe koruyucu ile korunmalıdır.
• Paneller düz ve kuru zeminde, eğilme yapmayacak şekilde yatay veya dikey raflarda tutulmalı; ağır yüklerin altında bırakılmamalıdır.
• Koruyucu film, montaj tamamlanana kadar sökülmemeli; uzun süreli depolamada üretici tavsiyeleri dikkate alınmalıdır.

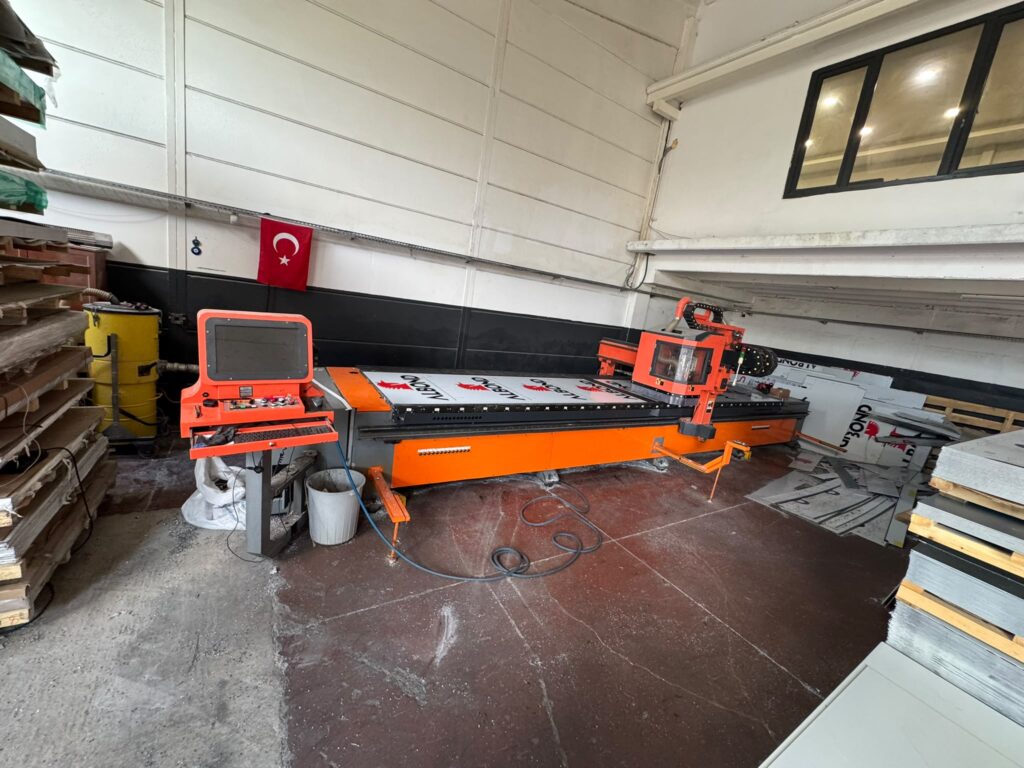

KompozitLevha.com’un CNC Kesim Kapasitesi ve Çalışma Şekli

KompozitLevha.com, ONS Alüminyum çatısı altında kompozit panel tedariki ve CNC kesimi aynı çatı altında sunar. Kendi bünyemizdeki CNC tezgâhlarda ±0,1 mm kesim toleransıyla çalışıyoruz; böylece özellikle kaset sistem cephelerde ölçü tutarlılığı sağlanır.

Bayisi olduğumuz Akpa, Albond, Asaş, Saray ve Sistem Alüminyum markaları sayesinde tek bir markaya bağlı kalmadan, projeye en uygun panel tipini seçerek CNC işleme yapabiliyoruz. İstanbul Dudullu OSB’deki depomuzdan stokta olan ürünler için aynı gün sevkiyat imkânımız var.

CNC kesim hizmetimizde kullanılan makine tipi, çalışma alanı ve iş akışı detayları proje bazında netleştirilir. Maksimum panel boyutları, kabul edilen dosya formatları (DXF, DWG, STEP vb.), minimum sipariş miktarı veya minimum iş bedeli gibi bilgiler [BURAYA GERÇEK DEĞER GİRİLECEK] şeklinde teklif aşamasında müşteriye açıkça iletilmektedir.

Farklı dolgu tipleri (PE, FR, A2) için önerilen kesim hızları ve V-kanal parametreleri de yine iç standartlarımız ve üretici veri sayfaları doğrultusunda belirlenir: [BURAYA GERÇEK DEĞER GİRİLECEK]. CNC kesim sonrası kenar kalitesi, çapak seviyesi ve olası ilave tesviye gereksinimi ise proje başlangıcında karşılıklı mutabakata göre tariflenir.

Sahada Kesim mi, Merkezde CNC Kesimi mi?

Cephe ve tabela projelerinde sıkça sorulan sorulardan biri, panellerin şantiyede kesilmesi ile merkezde CNC’de kesilip hazır gitmesi arasındaki farktır.

• Kalite açısından: Merkezde CNC kesimi yapılan kaset panellerde derz çizgileri daha düzgün, kenar çapakları daha kontrollüdür. Sahadaki el makineleriyle yapılan kesimler, özellikle geniş cephelerde dalgalı bir görüntüye yol açabilir.
• Maliyet açısından: CNC kesimde ilk bakışta işlem maliyeti görünse de, sahada kesim için harcanan işçilik, fire oranı ve hata tekrarları hesaba katıldığında çoğu projede toplam maliyet dengelenir veya düşer.
• Planlama açısından: Kasetlerin merkezde numaralandırılarak gönderilmesi, sahada montaj lojistiğini hızlandırır; cephe akslarına göre hangi kasetin nereye takılacağı önceden bellidir.

KompozitLevha.com ile CNC Kesim için İletişim

Projenizde kompozit paneli CNC ile kestirmek, kasetleri hazır almak veya sadece plaka tedariki ile birlikte kesim hizmeti almak istiyorsanız, teknik çizimlerinizi ve sorularınızı bizimle paylaşabilirsiniz. Detaylı teklif ve teknik değerlendirme için Bize Ulaşın sayfasındaki formu kullanabilir, 0547 061 41 34 numaralı telefondan veya aynı numara üzerinden WhatsApp ile direkt iletişime geçebilirsiniz. E-posta ile iletmek isterseniz, çizim dosyalarınızı ve şartnamenizi kurumsal@kompozitlevha.com adresine gönderebilirsiniz.

Sık Sorulan Sorular

Kompozit panel CNC ile kesilirken klasik testereye göre fark nedir?

CNC freze, koordinat sistemine göre çalıştığı için ölçü tekrar edilebilirliği ve hassasiyet açısından klasik daire testereye göre üstündür. Aynı bağlamada V-kanal açma, delik delme ve kontur kesim işlemleri bir arada yapılabildiğinden, fire ve montaj hatası azalır; ayrıca karmaşık geometriler CNC ile çok daha kontrollü üretilebilir.

CNC ile kompozit panel kesiminde gerçekçi ölçü toleransı nedir?

KompozitLevha.com bünyesindeki CNC kesimlerde hedef tolerans ±0,1 mm’dir. Bu, örneğin 500,0 mm istenen bir ölçünün 499,9–500,1 mm aralığında tutulması anlamına gelir. Ancak panel üretim toleransları, termal genleşme ve montaj payları da dikkate alınmalı; mimari detaylarda genellikle bu değerden daha geniş montaj toleransları bırakılmalıdır.

3 mm, 4 mm ve 6 mm panellerde V-kanal ayarı nasıl değişir?

Panel kalınlığı arttıkça V-kanal derinliği ve konumu, katlama sonrası dış yüzeyde alüminyumun kırılmayacağı ve iç dolgunun yeterli kalınlıkta bırakılacağı şekilde ayarlanmalıdır. 3 mm panellerde dolgu miktarı az olduğu için katlama sonrası köşe dayanımı daha düşüktür; 4 mm paneller kaset sistem için dengeli bir çözümdür; 6 mm panellerde ise daha fazla talaş kaldırıldığı için takım yükü ve ısınma daha dikkatli yönetilmelidir. Kesin V-kanal oranları proje ve takım geometrisine göre belirlenmeli, gerekli değerler [BURAYA GERÇEK DEĞER GİRİLECEK] olarak tanımlanmalıdır.
